Чем отличается прямая и обратная полярность, как её определить по клеммам, что будет если перепутать, и какие батареи стоят на Toyota, Hyundai, Lada, Varta, Bosch.
Полярность аккумулятора — это не характеристика, а геометрия корпуса. Поставьте батарею клеммами к себе: если плюс находится слева — полярность называют прямой, тип 1 или R, она же «российская» или «азиатская». Если плюс справа — обратная, тип 0 или L, её часто называют «европейской». Электрически обе батареи одинаковы, но штатные провода автомобиля рассчитаны под определённую сторону плюса, и при ошибке кабели не дотянутся до клемм. В лучшем случае вы потеряете время, в худшем — перепутаете полярность и сожжёте предохранители и ЭБУ.
Перепутать стороны легко, особенно когда подбираешь батарею по каталогу или покупаешь её на маркетплейсе по VIN. Японские автомобили чаще комплектуются прямой полярностью, европейские — обратной, но это статистика, а не правило. Varta, Bosch, Topla, Mutlu, ACDelco выпускают обе версии одного корпуса — у одной и той же ёмкости есть артикулы как для прямой, так и для обратной полярности. Поэтому перед заказом всегда проверяйте маркировку на старой АКБ и сверяйте с каталогом. Проверить напряжение после установки поможет мультиметр — так вы убедитесь, что батарея подключена правильно.
Поставьте аккумулятор так, чтобы клеммы смотрели на вас, а этикетка была обращена наружу. На европейских корпусах L2, L3, L5 плюс чаще справа — это обратная полярность, тип 0 или L. На азиатских D23, D26, B24 плюс чаще слева — прямая, тип 1 или R. Расположение видно сразу, если корпус не закрыт защитной крышкой. Если крышка мешает, посмотрите на диаметр клемм: положительная толще отрицательной примерно на 1,5 мм. У «европейца» плюс 19,5 мм, минус 17,9 мм; у «азиата» — 12,7 мм и 11,1 мм соответственно.
Встречаются и грузовые корпусы, где клеммы находятся по длинной стороне или сбоку. Тип 3 — прямая грузовая, тип 4 — обратная грузовая. На тяжёлой технике расположение выводов иногда зеркально легковому, поэтому фотография старой батареи перед заказом обязательна. На универсальных корпусах (например, некоторые модели Varta) клеммы стоят по диагонали, что позволяет развернуть батарею на 180 градусов и обойтись без переходной перемычки.
| Маркировка | Где плюс | Применение | Бренды |
|---|---|---|---|
| Тип 1, R, прямая | Слева | ВАЗ, ГАЗ, большинство японских и корейских | Зверь, Тюмень, Medalist |
| Тип 0, L, обратная | Справа | VW, Skoda, Audi, BMW, Mercedes, Peugeot | Varta, Bosch, Mutlu |
| Тип 3, грузовая прямая | По длинной стороне слева | Тягачи, спецтехника | Тюменский Медведь, Westa |
| Тип 4, грузовая обратная | По длинной стороне справа | Тягачи, спецтехника | Westa, Elab |
| Универсальная | По диагонали | Ретро, нестандартные лотки | Varta, Bosch (серии) |

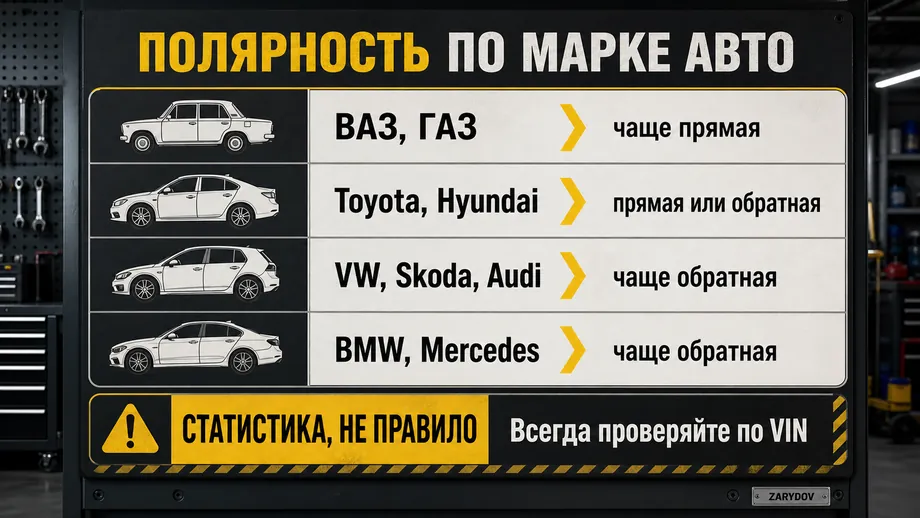

Тип 1 (прямая, R, российская) — плюс слева. Такой стандарт исторически использовался на ВАЗ, ГАЗ, большинстве японских и корейских автомобилей. Тип 0 (обратная, L, европейская) — плюс справа, встречается на Volkswagen, Skoda, Audi, BMW, Mercedes, Peugeot, Renault, Fiat. Стандарты не жёсткие: внутри одной марки полярность может различаться по моделям и годам. Например, Toyota Camry в поколении XV50 имеет прямую полярность, а Toyota Land Cruiser 200 для европейского рынка — обратную. Сверяйтесь с VIN, а не с брендом.
Если на каталоге указано «прямая полярность», а у вас автомобиль с обратной — батарея не сядет в штатный лоток, провода упрутся в защитную крышку и не дотянутся до клемм. Нельзя компенсировать ошибку наращиванием силового кабеля: тонкая скрутка под нагрузкой нагреется, а сечение должно соответствовать пусковому току. Самодельные переходники на тяжёлых дизелях нередко становятся причиной пожара под капотом.

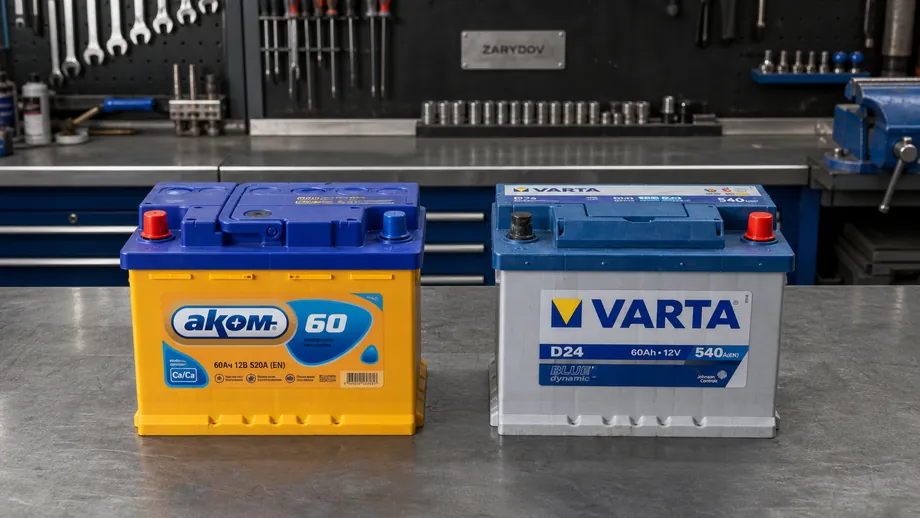

Европейский корпус имеет ступеньку за выводами — клеммы утоплены относительно верхней крышки, чтобы галстук-клемма не упиралась в капот. Азиатский корпус — плоский сверху, выводы стоят на одинаковой высоте с крышкой, защита — отдельная пластиковая рамка. Высота европейского корпуса обычно 175, 190 или 190 мм, азиатского — 220, 225 или 227 мм. Если на автомобиле стоял D23 227 мм, а вы покупаете L3 190 мм, может появиться вертикальный люфт, а клеммы выйдут на другую высоту.
Размеры клемм различаются: европейский «+» 19,5 мм, «−» 17,9 мм, азиатский «+» 12,7 мм, «−» 11,1 мм. Клемма европейского типа не налезет на азиатский вывод, и наоборот. Встречаются переходники и адаптеры, но их использование снижает надёжность контакта. Если штатные кабели рассчитаны под европейский диаметр, а вы ставите азиатскую батарею, гайка не затянется плотно — клемма будет греться под нагрузкой.
Короткое замыкание при подключении — главный риск. Если перепутать красный и чёрный провода и замкнуть их на массу, через кабели пойдёт ток в сотни ампер: изоляция оплавится, может возникнуть пожар. Электроника автомобиля подключена через диоды и предохранители, но скачок напряжения при переполюсовке сжигает стабилизаторы в ЭБУ, регулятор генератора, аудиосистему и блоки управления климатом. Стоимость ремонта легко достигает стоимости нескольких новых АКБ.
При правильной установке провода просто не достаются до клемм — это первый индикатор ошибки. Увидели, что плюсовой кабель тянется к минусовой клемме — остановитесь и верните батарею на полку магазина. Не пытайтесь «дотянуть» кабель наращиванием или разворотом корпуса, если конструкция лотка не позволяет менять ориентацию без переделки крепления. Владельцы праворульных японских машин часто получают батарею не той полярности — в таких случаях правильный выбор обычно делают по VIN.
Подбор по полярности за пять шагов
Осмотрите старую АКБ
Запишите тип 1/0, размеры, клеммы и способ крепления.
Сверьте с каталогом
Подберите модель по VIN или по точным параметрам автомобиля.
Проверьте корпус
Сравните высоту, буртик, форму клемм и расположение плюса.
Установите батарею
Закрепите, подсоедините клеммы, проверьте затяжку.
Проверьте напряжение
Мультиметром измерьте покой и работу генератора.
На тяжёлой технике полярность часто не обозначают как «прямая» или «обратная» — просто указывают расположение клемм и тип выводов. Распространены типы 3 и 4, где плюс находится по длинной стороне корпуса слева или справа. В 24-вольтовой системе грузовика две одинаковые 12-вольтовые батареи соединяются последовательно: плюс первой с минусом второй, свободные выводы дают 24 В. Здесь важно использовать одинаковые корпуса и полярность.
Универсальные (по диагонали) корпуса — редкость. Varta, Bosch и некоторые корейские бренды выпускают серию, где плюс и минус расположены по диагонали, что позволяет развернуть батарею на 180 градусов и подстроиться под любой автомобиль. Минус — универсальная серия дороже обычной, и доступна не во всех ёмкостях. Для типовых легковых машин лучше брать обычный корпус с нужной полярностью, а универсальный оставить для ретро-проектов и нестандартных лотков.
Универсальный корпус с диагональным расположением клемм стоит дороже и выпускается не во всех ёмкостях. Для типовых легковых машин выгоднее брать обычный корпус с нужной полярностью: цена ниже, выбор больше. Универсал оправдан для ретро-проектов, нестандартных лотков и ситуаций, когда штатная полярность неизвестна.
Правильная полярность с первой попытки
Ошибочная покупка «похожей» АКБ
Самый надёжный способ — снять старую батарею и посмотреть на её этикетку. Производители ставят маркировку «+» и «−» прямо у клемм, а на корпусе печатают тип полярности и пиктограмму. Если этикетка стёрлась, измерьте напряжение между штатным плюсовым кабелем и корпусом батареи — при включённой массе там окажется 0 В, а на плюсовой клемме — +12 В относительно корпуса.
Второй путь — каталог по VIN. Укажите в фильтре марку, модель, год и объём двигателя, и каталог покажет только совместимые батареи. Не ограничивайтесь маркой и годом: у одной модели могут быть разные моторы, разные лотки и разная полярность. Сверяйте размеры, крепление и полярность по фотографии каталога, а после установки проверьте напряжение мультиметром на клеммах при выключенном зажигании — оно должно быть 12,6–12,8 В.
АКБ прямой и обратной полярности
У большинства Toyota для японского рынка — прямая, тип 1. Для европейского рынка встречается обратная, тип 0. Hyundai чаще комплектуется прямой полярностью на внутреннем рынке и обратной — на европейском. Сверяйте по VIN.
У всех ВАЗ — прямая полярность, тип 1, плюс слева. Это касается Granta, Vesta, Niva, Largus и классики. Размер корпуса L2 242×175×190 мм, ёмкость 60–62 А·ч.
Varta и Bosch выпускают обе полярности для одного корпуса. Blue Dynamic, Black Dynamic, Silver AGM имеют артикулы как с прямой, так и с обратной полярностью. Подбирайте по этикетке старой АКБ.
Только если это универсальный корпус с диагональным расположением клемм. У обычных батарей разворот перевернёт полярность и сделает подключение невозможным.
Скачок тока и напряжения: сгорают предохранители, стабилизаторы ЭБУ, регулятор генератора, аудиосистема. Стоимость ремонта в разы превышает цену новой АКБ.
Чаще слева (прямая полярность, тип 1), но встречаются и обратные варианты. Проверяйте маркировку на этикетке: «R» означает прямую, «L» — обратную.
