Восстановление аккумулятора: десульфатация и что реально работает

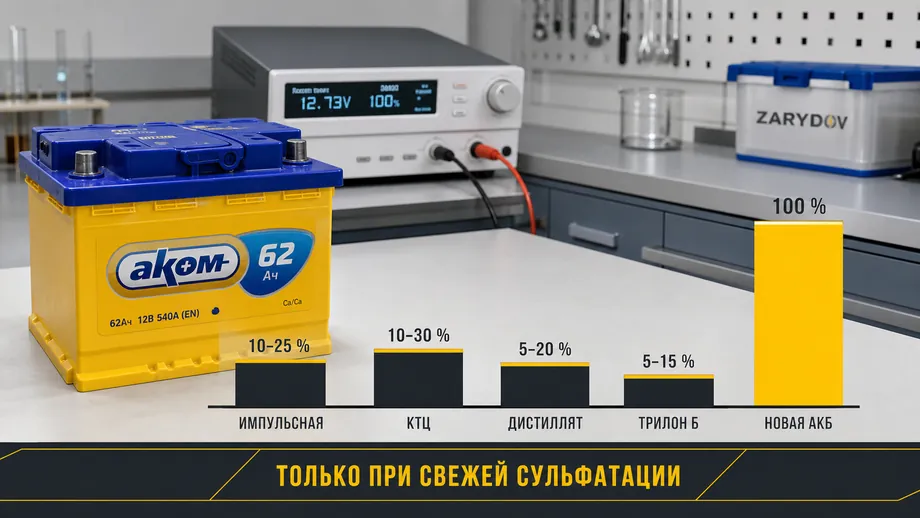

Восстановление аккумулятора реально, но только при ранней сульфатации и целых пластинах. Сульфатация — процесс, при котором на пластинах при разряде образуется сульфат свинца (PbSO₄), и при глубоком разряде он не растворяется обратно: кристаллы забивают поры активной массы, и ёмкость падает. Импульсная десульфатация, контрольно-тренировочный цикл (КТЦ) и метод с дистиллятом возвращают 10–30 % потерянной ёмкости, если сульфатация свежая и пластины не осыпались. Застарелая сульфатация старше 2–3 недель, осыпание активной массы, короткое замыкание банки или вздутый корпус делают восстановление бессмысленным — нужна новая АКБ.

Дополнительные ограничения: AGM и GEL не поддаются десульфатации. После глубокого разряда или перезаряда структура стекломата и геля разрушается необратимо, ёмкость не восстанавливается. Кальциевые Ca/Ca переносят десульфатацию хуже малосурьмянистых: 2–3 глубоких разряда для них почти всегда означают конец ресурса. И ещё одно: «восстановленные» АКБ живут от 2 месяцев до 1 года, и в большинстве случаев замена новой батареей выгоднее по деньгам и времени. Ниже разберём каждый метод, его сильные стороны и честные ограничения. Соседние материалы — инструкция по зарядке, выбор зарядного устройства, уход за АКБ и утилизация старого АКБ.

Что такое сульфатация и почему она возникает

Сульфатация — это процесс образования на пластинах кристаллов сульфата свинца (PbSO₄). В норме при разряде сульфат появляется на поверхности пластин, а при заряде растворяется обратно в электролит. Но если батарея долго стоит разряженной или регулярно недозаряжается, кристаллы уплотняются, увеличиваются в размере и забивают поры активной массы. Площадь контакта с электролитом сокращается, и ёмкость падает. Начало сульфатации наступает уже при напряжении ниже 12,5 В (плотность меньше 1,24 г/см³), но идёт медленно; глубокий разряд ускоряет её в разы.

Для кальциевых Ca/Ca порог особенно жёсткий: после 2–3 глубоких разрядов ёмкость обычно теряется навсегда. Малосурьмянистые WET переносят сульфатацию мягче: у них есть небольшой запас по обратимости, и при ранней диагностике удаётся вернуть до 30 % ёмкости. Определить сульфатацию без вскрытия можно по трём признакам: напряжение покоя ниже 12,4 В после полной зарядки, низкая плотность электролита (ниже 1,22 г/см³) и плохая отдача под нагрузочной вилкой. На ранней стадии методы десульфатации ещё работают; на поздней — только замена.

Важно различать обратимую и постоянную сульфатацию. При нормальном разряде на пластинах образуется аморфный сульфат свинца, который при заряде растворяется обратно без следа. Проблема начинается, когда аморфная форма переходит в крупные кристаллы: при непродолжительном простое — это «мягкая», обратимая стадия, при хранении в разряженном виде неделями и месяцами — «твёрдая», фактически постоянная. Мягкая сульфатация устраняется перезарядом 2,50–2,66 В/банка при 50–60 °C и токе около 0,2·С в течение суток; твёрдая поддаётся лишь частично, и проще сдать батарею, чем тратить недели на протоколы с неясным результатом.

Импульсная десульфатация: что это

Импульсная десульфатация — это заряд асимметричным током: короткий импульс заряда (например, 2 сек) и более длинный импульс разряда (1 сек), или вариант «5–6 сек заряд / 2–3 сек пауза». Цикл повторяется на протяжении 5–10 часов. Асимметрия создаёт микроколебания напряжения на границе кристаллов сульфата, и они постепенно растворяются обратно в электролит. Реализуется метод в ЗУ типа «Вымпел», «Кулон», iMax B6, где есть режим «предзаряд» или «восстановление», а ток регулируется в диапазоне 0,03–0,1·С (для 60 А·ч это 2–6 А).

Эффективность метода сильно зависит от возраста сульфатации. Свежая сульфатация после нескольких дней простоя при низком заряде успешно растворяется за 5–10 циклов. Застарелая сульфатация (АКБ простояла разряженной месяцы) практически не поддаётся импульсной зарядке: кристаллы затвердели в глубоких порах активной массы, поверхностный налёт можно сбить, но объёмная структура уже потеряна. Кроме того, импульсный метод требует стабильного напряжения 14,4–14,8 В и контроля температуры электролита — выше +50 °C заряд останавливают.

По данным обзоров Battery University, импульсный режим даёт измеримый эффект только при обратимой стадии сульфатации: прибор буквально не отличает мягкие кристаллы от твёрдых, и в случае постоянной сульфатации импульсы раскачивают только поверхностный налёт. Долговременная статистика по 800 AGM-аккумуляторам от JCI (Joint Commission International) показывает, что 47,8 % отказов приходится на износ активной массы и только 14,6 % — на простой глубокий разряд: даже самый дорогой импульсный прибор не восстановит осыпавшуюся решётку. Поэтому импульсный режим — это первая помощь на свежей сульфатации, а не универсальный рецепт.

Контрольно-тренировочный цикл (КТЦ)

Контрольно-тренировочный цикл — это последовательность «заряд → разряд → заряд», которая позволяет восстановить активную массу и вернуть часть ёмкости. Схема: полностью зарядить АКБ штатным током 0,1·С до напряжения 14,4 В, затем разрядить током 0,05·С (для 60 А·ч это 3 А) через нагрузочную лампу до 10,5 В и снова зарядить. 2–5 циклов обычно достаточно, чтобы вернуть 10–30 % потерянной ёмкости. Метод требует времени (каждый цикл занимает 8–14 часов) и нагрузочного сопротивления (автомобильная лампа 12 В 50–55 Вт).

Главное условие — между циклами измерять ёмкость: если разрядный ток 0,05·С вытаскивает штатную ёмкость (для 60 А·ч это 1,2 часа до 10,5 В), батарея фактически восстановлена. Если время сократилось до 40–50 минут, ресурс исчерпан, и дальнейшие циклы его не вернут. КТЦ хорошо работает на малосурьмянистых WET, посредственно — на кальциевых Ca/Ca, и не работает на AGM и GEL (структура стекломата/геля разрушается при глубоком разряде). Признак необратимой сульфатации — мутный электролит с осадком и тёмным цветом.

Под КТЦ понимают именно контрольно-тренировочный цикл из 2–4 повторов по схеме «заряд 0,1·С 8–10 ч → разряд 0,05·С до 10,5 В → пауза 2–3 ч». Отдельный приём — выравнивающий заряд (equalizing charge): раз в 1–6 мес. на 1–2 ч поднимают напряжение до 2,50 В/банка (15,0 В на 12 В АКБ) при контроле плотности в каждой банке. Метод снижает разброс плотности между банками, если он вырос выше 0,030 г/см³, и растворяет поверхностную сульфатацию. На AGM и GEL выравнивающий заряд недопустим: напряжение 15 В разрушает стекломат и гелевый слой, батарея теряет ёмкость за один цикл.

• Напряжение покоя до восстановления — не ниже 10,0 В.
• Плотность по банкам — разброс ≤0,04 г/см³, нет мути.
• Корпус без трещин, вздутий и подтёков электролита.
• Используется ЗУ с режимом «предзаряд/восстановление».
• После КТЦ разрядный ток 0,05·С держится ≥50 % от номинала.

Метод с дистиллятом

Метод с дистиллятом применяют при глубоком разряде, когда плотность электролита упала ниже 1,10 г/см³. Суть: слить старый электролит, залить дистиллированную воду и заряжать малым током 1 А при 14,8 В на протяжении недели. За это время часть сульфата растворяется, плотность растёт. Если после зарядки плотность поднялась выше 1,15 г/см³ — метод работает, цикл повторяют со свежей дистиллированной водой. Итоговое время восстановления — 2–4 недели. Если плотность не растёт после 2–3 циклов — банка мертва, метод бесполезен.

Долив электролита при сульфатации — распространённая ошибка. Плотность электролита поднимать нельзя: сульфат уже в пластинах, и повышение концентрации кислоты только ускоряет коррозию решёток. Доливают именно дистиллированную воду, потому что при электролизе уходит вода, а не кислота. Электролит доливают только при его утечке (трещина корпуса, выплёскивание при сильном наклоне). При работе с дистиллятом контролируйте температуру электролита — выше +45 °C заряд отключают, иначе выкипание воды снова снижает уровень.

Когда восстановление аккумулятора бессмысленно

Восстановление не имеет смысла при механических и химических повреждениях пластин. Осыпание активной массы видно по мутному или тёмному электролиту с осадком на дне — кристаллы сульфата уже отвалились от решёток, ёмкость потеряна необратимо. Короткое замыкание банки определяется напряжением АКБ 10,8–11,0 В и разницей плотности по банкам более 0,04 г/см³. Вздутие корпуса после замерзания или перезаряда говорит о деформации пластин, такую АКБ тоже не восстановить.

Напряжение покоя ниже 10 В длительное время (АКБ стояла разряженной неделями) — прямое показание к утилизации. Застарелая сульфатация старше 2–3 недель не поддаётся импульсному методу, КТЦ и дистилляту. AGM и GEL после глубокого разряда или перезаряда не восстанавливаются в принципе: структура стекломатов/геля разрушена, ёмкость теряется безвозвратно. Если АКБ попадает в хотя бы одну из этих категорий — восстановление либо не поможет, либо даст ресурс в 1–3 месяца, что экономически не оправдано. Батарею сдают на утилизацию через специализированный пункт приёма.

Статистика BCI за 2010 год даёт ориентиры по типичным отказам: 18 % — короткое замыкание банки, 23 % — хронический недозаряд, 12 % — рост внутреннего импеданса, остальное — разрушение пластин и осыпание активной массы. Распознать «мягкое» КЗ от сульфатации можно по плотности: в дефектной банке ареометр показывает 1,00–1,10 г/см³, в исправных — 1,26–1,28 г/см³. Если банка «просела» по плотности после полного заряда, диагноз — короткое замыкание, и КТЦ/десульфатация не помогут. По уровню ёмкости порог замены — ниже 40 % от номинала по Spectro и BCI: при таком остатке риск не завестись зимой достигает 90 %, и новая батарея дешевле очередной попытки.

Химический метод (трилон Б) — крайняя мера

Трилон Б (ЭДТА, этилендиаминтетрауксуснокислый натрий) растворяет сульфат свинца, но агрессивен к активной массе и ускоряет коррозию решёток. Метод применяют только для «убитых» АКБ под временное использование: залить 3–5 % раствор трилона Б в банки, дождаться окончания шипения (15–30 минут), промыть дистиллятом и зарядить. Реальный возврат — 5–15 % ёмкости, пластины получают микроповреждения, и батарея редко живёт больше 2–3 месяцев. Это последний шанс перед утилизацией, а не штатный способ ремонта. Подробно правильная утилизация — в инструкции по сдаче старого АКБ.

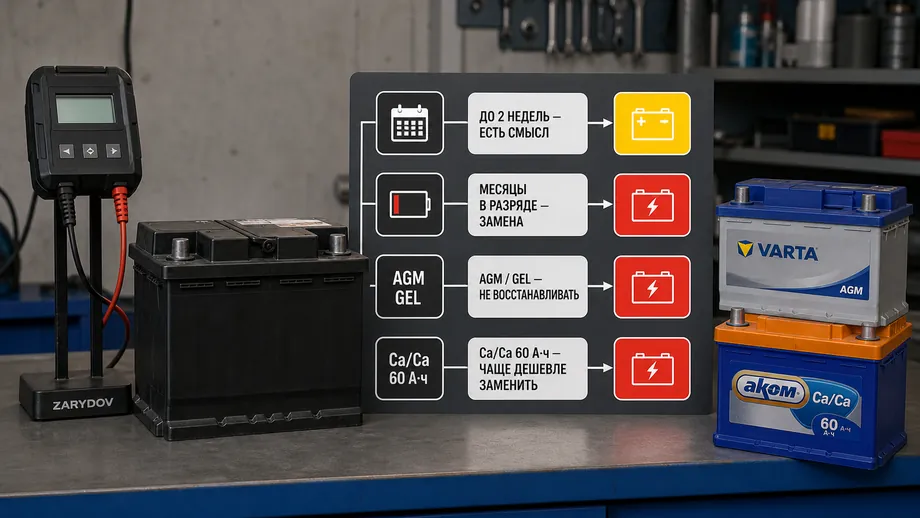

Восстановление или замена: что выгоднее

Экономика восстановления считается просто. Импульсное ЗУ с режимом десульфатации стоит 5–10 тыс ₽ (Вымпел-55, Кулон-820, iMax B6). КТЦ требует нагрузочной лампы за 200–500 ₽ и 2–5 дней времени. Метод с дистиллятом стоит почти ноль, но занимает 2–4 недели. Если восстановление вернуло 70–80 % номинальной ёмкости, ресурс такой АКБ составляет 6–12 месяцев. Если восстановление вернуло 50 % и меньше — 1–3 месяца, и батарея отказывает при первом серьёзном морозе.

Сравните с новой батареей: кальциевая Ca/Ca 60 А·ч в каталоге — 5–9 тыс ₽, с ресурсом 4–6 лет. Даже при удачном восстановлении экономия получается сомнительная: вы потратили 2–4 недели и 5–10 тыс ₽ на оборудование, чтобы получить батарею с ресурсом 6–12 месяцев. Поэтому восстановление оправдано только для относительно свежих и дорогих АКБ (AGM, EFB, GEL, коммерческие 190–225 А·ч), где новая батарея стоит 15–35 тыс ₽, и каждый месяц отсрочки замены экономит ощутимую сумму. Для бюджетной Ca/Ca 60 А·ч замена дешевле возни.

Кальциевые АКБ для замены старой

ОбратнаяAGM

Хит

Аккумулятор VARTA 60 Ач 680 А (EN), обратная полярность, LN2

Цена

Цены уточняйте

Ёмкость / Пуск.ток

60 / 680

Полярность

Обратная

Габариты Д*Г*В, мм

242×175×190

Гарантия

24 месяцев

На складе

Купить

ОбратнаяCa/Ca

Хит

Аккумулятор FORSE 60 Ач 640 А (EN), обратная полярность, LN2

Цена

Цены уточняйте

Ёмкость / Пуск.ток

60 / 640

Полярность

Обратная

Габариты Д*Г*В, мм

242×175×190

Гарантия

24 месяцев

На складе

Купить

Частые вопросы
