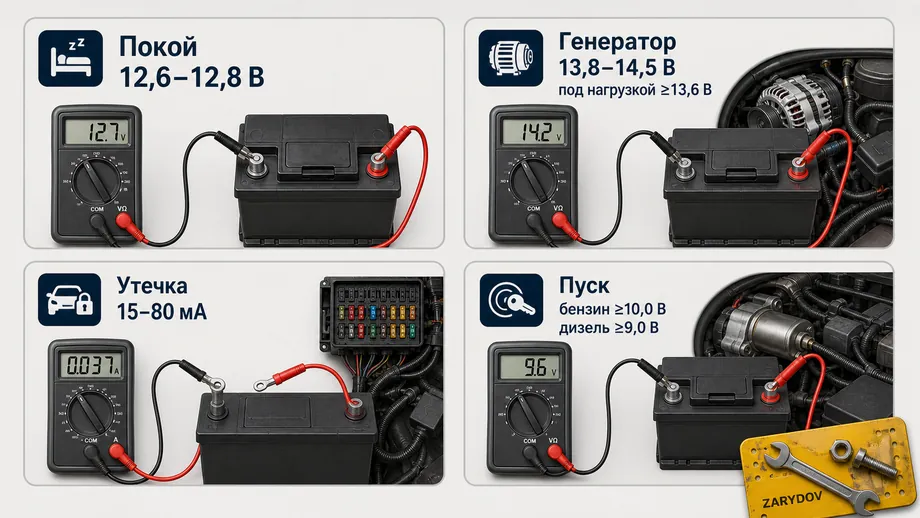

Мультиметр — главный диагностический прибор владельца автомобиля, но без понимания, что именно показывает каждое измерение, легко попасть в одну из двух ловушек: либо сделать выводной замены исправной батареи, либо продолжить ездить с разряженной и остаться в мороз без пуска. Главный сигнал, который даёт прибор — напряжение покоя: 12,6–12,8 В означает полный заряд, 12,4 В — около 75 %, 12,0–12,2 В — примерно 50 %, а ниже 11,8 В — глубокий разряд, при котором электролит теряет защиту от замерзания уже при небольшом минусе. Эти цифры справедливы после 8–12 часов простоя при комнатной температуре.
Сразу после поездки или ночного пуска напряжение выглядит обманчиво высоким — поверхностный заряд маскирует частичный разряд. Поэтому перед серьёзным выводом дайте батарее отстояться. Затем проверьте напряжение под нагрузкой, ток утечки и зарядное напряжение генератора — каждая из этих цифр рассказывает о своей части электрической системы. Если аккумулятор разряжается на стоянке за считанные дни, мультиметр поможет найти причину быстрого разряда и не менять исправную батарею зря.

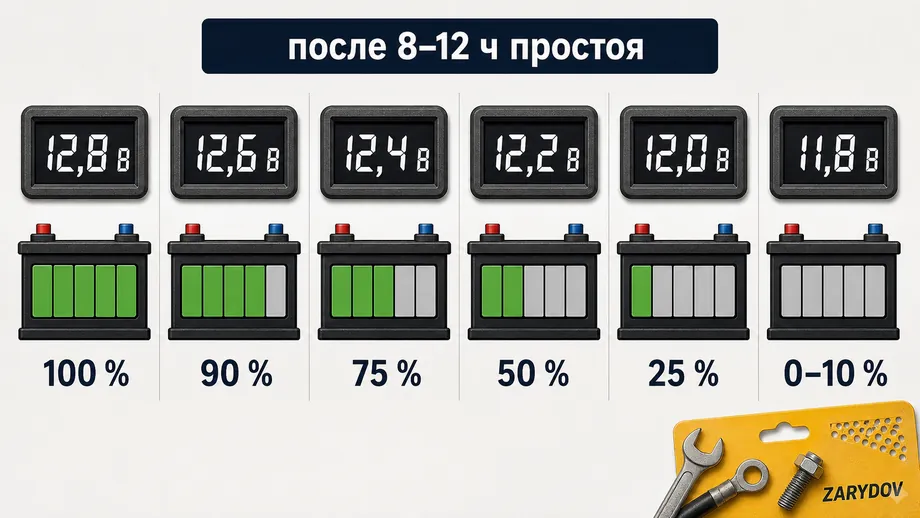

У полностью заряженной исправной батареи напряжение покоя после 8–12 часов простоя обычно составляет 12,6–12,8 В. Каждые 0,1 В — это примерно 10–15 % номинала ёмкости, поэтому шкала выглядит так: 12,8 В — 100 %, 12,6 В — около 90 %, 12,4 В — около 75 %, 12,2 В — 50 %, 12,0 В — около 25 %, 11,8 В и ниже — глубокий разряд. Между 12,4 и 12,6 В находится зона «рабочий, но неполный заряд», которую удобно использовать как ориентир перед зимой или дальней поездкой. Точные цифры зависят от технологии: кальциевая Ca/Ca, EFB и AGM показывают близкие значения, но AGM в плотном корпусе может держать 12,8 В чуть дольше без подзарядки.

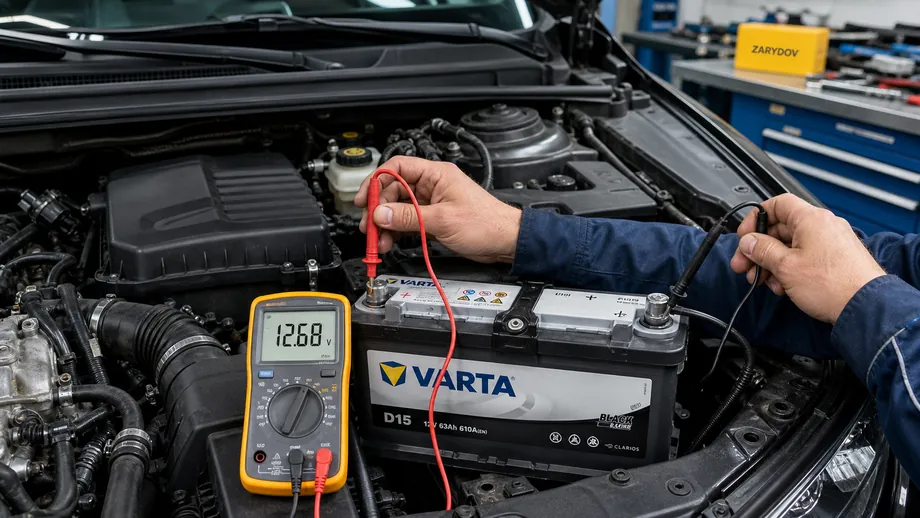

Измерять напряжение нужно при отключённых потребителях и без зарядки от генератора. Поставьте красный щуп на плюсовую клемму, чёрный — на минусовую, выберите режим постоянного напряжения до 20 В и считайте показание через пару секунд. Если на улице мороз, добавьте к результату температурную поправку, либо занесите батарею в тёплое помещение на час. Ареометром и проверкой плотности занимаются отдельно — мультиметром плотность электролита не измерить, для этого нужен стеклянный или цифровой ареометр и доступ к банкам.
| Напряжение покоя, В | Уровень заряда, % | Что делать |
|---|---|---|
| 12,8 | 100 | Исправна, можно эксплуатировать |
| 12,6 | 90 | Хороший уровень |
| 12,4 | 75 | Рабочий, но стоит подзарядить |
| 12,2 | 50 | Подзарядка перед зимой |
| 12,0 | 25 | Срочная зарядка |
| 11,8 и ниже | 0–10 | Глубокий разряд, диагностика |
Заведите двигатель, дайте ему поработать на холостых и переключите мультиметр в режим постоянного напряжения на работающем моторе. Норма — 13,8–14,5 В для классической системы, до 14,8 В — для AGM на отдельной зарядной ветке. Если показание ниже 13,0 В, генератор не справляется и аккумулятор будет хронически недозаряжаться. Если выше 14,7 В — идёт перезаряд: ускоренная коррозия решёток, выкипание воды и риск выхода из строя ламп и регулятора.
Включите основные потребители — фары, обогрев стекла, вентилятор печки на максимум — и повторите замер на 1500–2000 об/мин. Падение ниже 13,6 В под нагрузкой означает слабую зарядную ветку. Управляемые генераторы по BMW, Audi, Skoda умеют кратковременно снижать напряжение для экономии топлива и поддержания рекуперации, поэтому сравнивайте показание с заводской процедурой. Если мультиметр показал перезаряд без нагрузки, отключите батарею и проверьте регулятор — иначе AGM или EFB быстро потеряют ресурс.
Утечку измеряют, разорвав цепь минусовой клеммы и подключив мультиметр последовательно в режим измерения тока. Для большинства автомобилей хватает диапазона 10 А, но красный щуп обязательно переставляют в гнездо 10А — иначе при первом же включении стартера сгорит плавкий предохранитель прибора, а в худшем случае вспыхнет внутренняя плата. Чёрный щуп остаётся в общем гнезде COM. Подключение делают при выключенном зажигании и снятой клемме, затем замыкают цепь мультиметром.
Сразу после закрытия дверей ток окажется завышенным — блоки управления ещё не уснули. Подождите 15–20 минут, пока CAN-шина и охранная система перейдут в спящий режим, и только тогда считывайте устойчивое значение. Норма зависит от класса автомобиля: до 2005 года — 15–25 мА, 2005–2015 — 30–50 мА, после 2015 с телематикой — 40–80 мА, телематические комплексы с постоянной связью — 70–100 мА. Всё, что стабильно выше верхней границы, требует поиска виновника по цепям.
Попросите помощника крутить стартер, а сами следите за мультиметром в режиме постоянного напряжения до 20 В. Подключайтесь прямо к клеммам батареи, а не к прикуривателю или «массе» кузова — на длинных проводах теряется несколько десятых вольта, и тревожный сигнал пропадает. Здоровый бензиновый двигатель среднего объёма просаживает батарею до 10,0–10,5 В на 5–10 секундах прокрутки, тяжёлый дизель — до 9,0–9,5 В. Просадка ниже 9,0 В или резкое падение за первые две секунды говорят о слабой АКБ или плохом контакте.
Ограничьте время одной попытки 5–7 секундами, между попытками — пауза не менее 10 секунд, не больше трёх попыток подряд. Если мотор не схватывает, ищите причину в топливе, свечах, массе или стартере, а не продолжайте разряжать батарею до глубокой просадки. Измерьте напряжение сразу после остановки стартера — обычно 12,2–12,4 В, ниже 12,0 В — батарея серьёзно разряжена и нуждается в стационарной зарядке. На машинах со старт-стопом и AGM ориентиры сдвигаются: просадка 10,5–11,0 В считается нормальной, а ниже 10,0 В — повод остановить попытки.
Проверка аккумулятора мультиметром за 10 минут
Подготовьте прибор
Переведите переключатель в V DC, проверьте щупы и заряд батареек.
Измерьте напряжение покоя
Подключитесь к клеммам через 8–12 ч простоя, запишите показание.
Проверьте генератор
На работающем моторе измерьте напряжение без нагрузки и с потребителями.
Замерьте ток утечки
Переставьте красный щуп в 10А, разорвите минус, подождите 15–20 мин.
Оцените просадку
Во время пуска следите за минимумом напряжения на клеммах.
Мультиметр не измеряет плотность электролита и не оценивает фактический пусковой ток — для этого используют ареометр и электронный тестер CCA. Но в режиме измерения сопротивления можно проверить утечку между корпусом и клеммами: чистая сухая батарея показывает десятки мегаом, грязный влажный корпус — единицы килоом, что означает поверхностный саморазряд. Сопротивление меньше 1 кОм между плюсом и корпусом — повод протереть крышку раствором соды и проверить вентиляцию.
Простой тест ёмкости лампой: возьмите автомобильную лампу 12 В 60 Вт и подключите её к клеммам батареи через мультиметр в режиме амперметра. Исправная АКБ 60 А·ч должна удерживать ток около 5 А и напряжение выше 10,5 В в течение 4–6 часов до просадки до 10,5 В. Быстрая просадка означает потерю ёмкости. Не используйте этот тест на AGM: глубокий разряд сокращает ресурс стекловолоконных сепараторов, а иногда приводит к необратимой потере ёмкости.
Электронный тестер CCA, нагрузочная вилка и ареометр дополняют картину. Мультиметр не различает сульфатацию и износ решёток, не оценивает фактический пусковой ток и не показывает плотность. Если напряжение в норме, а машина всё равно плохо заводится — стоит подключить профессиональный тестер или обратиться в сервис с нагрузочной вилкой.
Что даёт мультиметр
Чего мультиметр не покажет
Самая частая поломка мультиметра — измерение тока в режиме напряжения, когда прибор подключают параллельно нагрузке. В этом случае через резистор шунта идёт весь ток, и он перегорает. Вторая ошибка — забыть переставить красный щуп из гнезда 10А обратно в V/Ω перед измерением напряжения. Если этого не сделать, при измерении напряжения прибор покажет почти ноль и создаст ложное чувство разряда. Проверяйте положение щупа до каждого режима.
Не измеряйте ток утечки и не подключайтесь к клеммам АКБ с трещинами корпуса, подтёками электролита или сильным запахом серы. Внутри батареи при заряде выделяется водород, искра от щупа в этом случае опасна. Не измеряйте ток короткого замыкания, замыкая щупы на клеммах — аккумулятор способен отдать сотни ампер и расплавить щупы. Следите за полярностью: красный — плюс, чёрный — минус, переполюсовка при токовом режиме повреждает предохранитель и плату.
Батареи, удобные для диагностики мультиметром
После 8–12 часов простоя при +20–25 °C — 12,6–12,8 В. 12,4 В соответствует примерно 75 %, 12,0 В — около 50 %.
Нет. Для плотности нужен ареометр или рефрактометр. Мультиметр измеряет только напряжение, ток и сопротивление.
Зависит от класса автомобиля: до 2005 г. — 15–25 мА, 2005–2015 — 30–50 мА, после 2015 — 40–80 мА, с телематикой — 70–100 мА. Выше верхней границы — ищите виновника.
15–20 минут. За это время CAN-шина, сигнализация и блоки управления переходят в спящий режим и ток стабилизируется.
Это поверхностный заряд. Он сходит за несколько часов простоя, поэтому измерение сразу после остановки мотора показывает завышенные значения и скрывает частичный разряд.
Ниже 9,0 В для бензинового двигателя и 8,5 В для дизеля указывает на слабую батарею или плохой контакт. Для AGM допустимый минимум — 10,0 В.
