Норма заряда 13,8–14,5 В, три теста мультиметром (заглушенный, холостые, под нагрузкой), диодный мост ≤0,1 В, щётки <5 мм, перезаряд >14,8 В и почему нельзя скидывать клемму.
«Поставил новую батарею — через три дня снова села» — классическая история, в которой виноват генератор, а не аккумулятор. Без диагностики владелец меняет АКБ во второй, третий раз — и каждый раз приезжает с той же проблемой. Как проверить генератор, не снимая его с машины? Мультиметр за 1–3 тысячи рублей позволяет за 10–15 минут отличить исправную зарядную ветку от неисправной: достаточно трёх замеров на заглушенном моторе, на холостых оборотах и под нагрузкой. Нормальное напряжение заряда — 13,8–14,5 В, на системах Start-Stop допускается до 14,8 В, а любое падение ниже 13,0 В под нагрузкой — повод искать виновника.
Проверка не требует снятия генератора, разборки и специальных стендов: мультиметр, режим постоянного напряжения и подробный чек-лист ниже. Это самый быстрый способ как проверить генератор самостоятельно на большинстве бензиновых и дизельных машин, включая умные генераторы BMW, Audi, Skoda, у которых контроллер заряда кратковременно снижает напряжение для рекуперации. Один нюанс: на машинах с IBS-датчиком (интеллектуальный датчик батареи) замеры делают на клеммах самой АКБ, а не на корпусе генератора. Подробнее о работе с мультиметром и токах утечки — в материале по диагностике АКБ.
Исправная зарядная система удерживает напряжение на клеммах АКБ в диапазоне 13,8–14,5 В при работающем двигателе. На автомобилях со Start-Stop и AGM допускается верхняя граница 14,7–14,8 В. Ниже 13,0 В генератор не справляется, батарея хронически недозаряжается, и через несколько недель простоя машина перестаёт заводиться. Выше 14,8 В — перезаряд: ускоренная коррозия решёток, выкипание воды и риск выхода из строя ламп и регулятора.

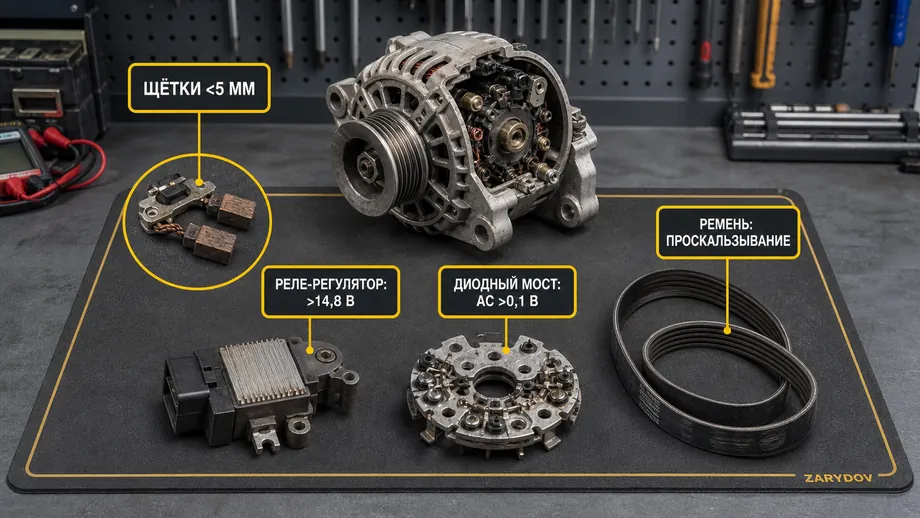

«Генератор не заряжает» — симптом, у которого семь причин: износ щёток (самая частая), неисправность реле-регулятора, пробой одного или нескольких диодов в мосту, обрыв или межвитковое замыкание обмотки, ослабление или проскальзывание ремня, плохая масса и окисленные клеммы. Мультиметр в умелых руках отличает шесть из семи причин без снятия генератора — для седьмой (износ подшипников) достаточно послушать и пощупать корпус. Ниже — три теста, которые дают картину почти полностью.
Дополнительно используйте сравнение напряжения на плюсовой клемме АКБ и на выводе B+ генератора. Нормальная разница — не более 0,3–0,5 В. Если разница больше 0,5 В, проверьте провод от генератора до батареи и состояние клемм: окислы и недотянутый болт дают «ложный» недозаряд даже при полностью исправном генераторе. Ещё один признак — провал напряжения на 1,5 В и более при включении нагрузки (фары, обогрев, печка): такая просадка говорит об ослабленном ремне, изношенных щётках либо окисленной массе.

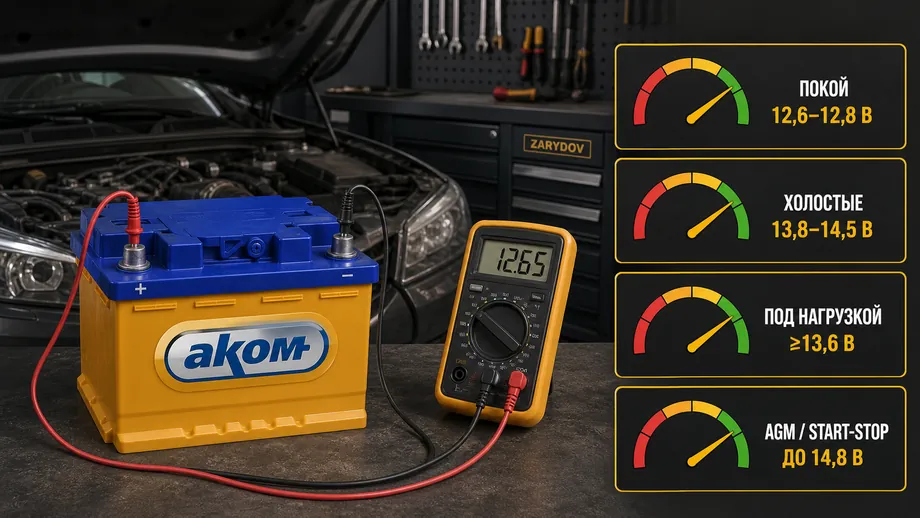

| Параметр | Норма | Что означает отклонение |
|---|---|---|
| Напряжение покоя (8–12 ч) | 12,6–12,8 В | Ниже 12,4 В — разряд АКБ |
| Напряжение на холостых | 13,8–14,5 В | Ниже 13,0 В — недозаряд |
| Напряжение под нагрузкой | ≥13,6 В | Просадка — слабая ветка |
| AC на клеммах (работающий) | ≤0,1 В | Выше 0,5 В — мост под замену |
| Заряд AGM (Start-Stop) | до 14,8 В | Выше — перезаряд |

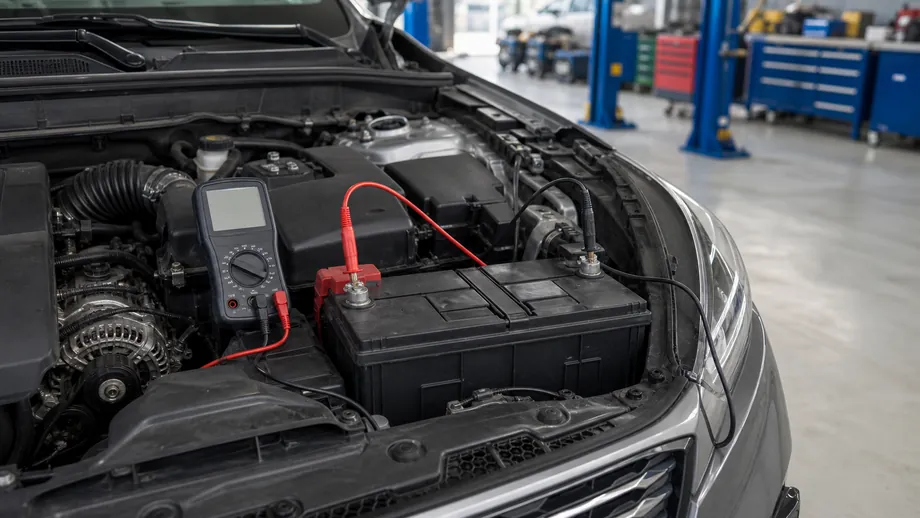

Первый тест — на заглушенном двигателе. Переведите мультиметр в режим постоянного напряжения до 20 В, поставьте красный щуп на плюсовую клемму АКБ, чёрный — на минусовую. Через 8–12 часов простоя нормальное напряжение полностью заряженной батареи 12,6–12,8 В. 12,4 В — рабочий, но неполный заряд, 12,2 В — около 50 %, ниже 11,8 В — глубокий разряд, перед проверкой генератора батарею нужно зарядить. Если после полной зарядки напряжение сразу падает — виновата АКБ, а не генератор.
Второй тест — на холостых оборотах. Заведите двигатель, прогрейте его до рабочей температуры, поднимите обороты до 1500 и снова измерьте напряжение на клеммах. Исправный генератор выдаёт 13,8–14,5 В (до 14,8 В для AGM). Если показание ниже 13,0 В — генератор не справляется, причины проверяйте по цепочке: ремень, масса, щётки, реле-регулятор. Если выше 14,8 В — идёт перезаряд, и АКБ «выкипит» за пару недель.
Третий тест — под нагрузкой. Включите фары, обогрев стекла, вентилятор печки на максимум, магнитолу и повторите замер на 1500–2000 об/мин. Падение ниже 13,6 В под нагрузкой означает слабую зарядную ветку. Управляемые генераторы на BMW, Audi, Skoda, Mercedes кратковременно снижают напряжение до 12,5 В ради экономии топлива и поддержки рекуперации — это штатный режим, а не неисправность. Сверяйте показания с заводской процедурой конкретной модели.
Полезный приём без мультиметра — посмотреть на фары на холостых: при добавлении оборотов свет заметно ярче, а на холостых с включённой печкой фары заметно «подсаживаются». Это косвенный признак слабой зарядной ветки, который работает даже на старых машинах без электронных показаний. Зимой генератор загружен на 30–50 % сильнее, чем летом: обогрев стекла, сидений, руля, фары, вентилятор — вместе они легко забирают 50–70 А, и просадка под нагрузкой здоровее, чем летом. Это вариант нормы, но именно зимой недозаряд проявляется первым. Если всё в порядке зимой, летом волноваться не о чем.
Диодный мост проверяют на работающем моторе. Переключите мультиметр в режим переменного напряжения до 20 В и подключитесь к клеммам АКБ. ≤0,1 В переменной составляющей — мост исправен. 0,1–0,5 В — один-два пробитых диода, генератор будет недозаряжать, но мотор ещё запускается. Выше 0,5 В — мост под замену, эксплуатировать опасно: диоды перегреваются, и генератор выходит из строя окончательно.
Щётки — самая частая причина недозаряда. Их износ видно только при снятии генератора, но косвенный признак — «скачки» напряжения 12,5–14,5 В на холостых. Нормальная длина щёток 8–12 мм, критический износ — менее 5 мм. Диаметр контактных колец — не менее 12,8 мм. Ресурс современного генератора 150–200 тыс. км, но на российских дорогах с грязью и реагентами он сокращается до 100–130 тыс. км. Замена щёток и реле-регулятора стоит 1,5–3 тыс. ₽ в сервисе и занимает час.
Дополнительно снимите показания через OBD2: с адаптером ELM327 и приложением Car Doctor / Torque Pro на экране смартфона отображается поле «Alternator voltage» и ошибки по типу U0121 (потеря связи с BMS). Это удобно на современных машинах, где генератор управляется электронно и BMS уменьшает заряд при полном SoC. По диагностике обмотки ротора — её сопротивление должно быть 2,4–5,1 Ом (меньше — межвитковое замыкание); ток подачи АКБ на обмотку — не выше 4,5 А. Проверка статора — 0,2 Ом между выводами обмотки, 0,3 Ом на корпус, иначе замыкание на массу.
Если генератор прослужил меньше 50 тыс. км и при этом перегревается или гудит, дело скорее в подшипниках: на холостых идёт характерный вой или низкочастотный гул, при отключении ремня шум пропадает. На практике посторонний гул — повод проверить подшипник на люфт, а не менять сразу весь генератор: оба подшипника идут в составе ремкомплекта за 1–2 тыс. ₽ и меняются без снятия узла.
Напряжение выше 14,8 В — признак неисправного реле-регулятора. В современных генераторах регулятор встроен в щёточный узел, замена идёт единым блоком. При перезаряде электролит WET выкипает за 2–3 недели — уровень падает ниже пластин, активная масса обнажается и осыпается. AGM и GEL от перезаряда вздуваются: стекломат расслаивается, корпус «раздувает» в слабом месте, и батарея теряет ёмкость необратимо.
Ранние признаки перезаряда — частое выкипание воды, белый налёт на клеммах, запах серы под капотом, мутный уровень электролита в WET. На AGM заметить сложнее, но регулярный замер напряжения на клеммах покажет проблему: 14,7–15,0 В держится устойчиво, без просадок под нагрузкой. До диагностики отключите батарею и езжайте в сервис — иначе замена обойдётся в стоимость новой АКБ.
По BCI и BU-403 каждый ампер-час избыточного заряда уносит примерно 1 мл воды из электролита. При типичной перезарядке 5 % от ёмкости АКБ 60 А·ч за месяц теряется до 100 мл воды — это полное опустошение банки. Поэтому в WET при перезаряде обнажённые пластины покрываются белым налётом сульфата и теряют активную массу. Проверка уровня электролита раз в 1–2 мес. на обслуживаемых АКБ помогает поймать проблему раньше, чем коррозия доберётся до решёток.
Проверка генератора за пять шагов
Измерьте покой
Через 8–12 ч после поездки — 12,6–12,8 В на клеммах АКБ.
Проверьте холостые
1500 об/мин, прогретый мотор — 13,8–14,5 В.
Дайте нагрузку
Фары, обогрев, печка — просадка не ниже 13,6 В.
Измерьте AC
На клеммах переменное напряжение ≤0,1 В — диодный мост в норме.
Сделайте вывод
Недозаряд — ремень/щётки/масса. Перезаряд — реле-регулятор.
Лампа «аккумулятор» на панели — самый очевидный сигнал. Эксперты KRAUF называют её «включение вполнакала» вернейшим признаком падения напряжения в бортсети. Полностью погасшая лампа не означает, что генератор исправен: она загорается только при полном отсутствии заряда, недозаряд в 1–2 В она не показывает. Поэтому доверяйтесь мультиметру, а не лампе.
Косвенные признаки — тусклые фары на холостых, мерцание света при добавлении оборотов, запах гари, вой или визг из-под капота. В мороз фары мерцают под нагрузкой почти всегда — это изношенные щётки. Если лампа загорелась в дальней дороге, отключите лишних потребителей (климат, обогрев стекла, магнитолу) и двигайтесь до ближайшего сервиса: на одной батарее можно проехать 30–50 км, и этого обычно хватает на ближайший город.
Полный список того, как машина ведёт себя при неисправном генераторе, выглядит так: тусклые фары на холостых и яркие на повышенных оборотах; мигание индикатора АКБ на панели; посторонний свист из-под капота (проскальзывающий ремень); кислый запах электролита (перезаряд); разряд АКБ за 1–3 дня без явных утечек; внезапное зажигание Check и ошибка U0121 (потеря связи с BMS). При появлении любых двух признаков одновременно стоит остановить диагностику и начать с самого простого — замера напряжения и осмотра клемм.
Три замера мультиметром за 10 минут дают ответ на 90 % вопросов о зарядной системе. Норма — 13,8–14,5 В на холостых и ≥13,6 В под нагрузкой, AC ≤0,1 В. Перезаряд выше 14,8 В опасен для АКБ — отключите батарею и езжайте в сервис. Если показания в норме, а АКБ всё равно садится — ищите причину в токе утечки или недозаряде, а не в генераторе.
Самостоятельная проверка мультиметром
Скидывание клеммы на работающем моторе
Дедовский способ проверки «отключить минусовую клемму на работающем двигателе и посмотреть, заглохнет ли он» опасен для современной электроники. Скачок напряжения на клеммах без батареи как буфера выжигает стабилизаторы в ЭБУ, реле-регулятор, аудиосистему и блоки управления климатом. Стоимость ремонта достигает цены нескольких батарей.
То же касается «проверки лампочкой»: вместо скидывания клеммы используют диагностику мультиметром в трёх режимах. Если всё равно есть сомнения — заглушите мотор, подключите нагрузочную вилку и проверьте батарею отдельно. Генератор снимают только после того, как исключены ремень, масса и провода — иначе вы потратите деньги на снятие/установку зря.
АКБ, совместимые с проверкой генератора
13,8–14,5 В на холостых оборотах прогретого мотора. На автомобилях со Start-Stop и AGM допускается до 14,8 В. Ниже 13,0 В — недозаряд, выше 14,8 В — перезаряд.
Три теста: на заглушенном (12,6–12,8 В), на холостых (13,8–14,5 В), под нагрузкой фар и печки (≥13,6 В). Дополнительно — AC на клеммах ≤0,1 В (диодный мост).
Скорее всего, плохой контакт в цепи индикатора или пробой одного диода — генератор выдаёт 14 В, но часть тока уходит «мимо» зарядки. Проверьте AC на клеммах: выше 0,1 В — признак пробитого диода.
Да, до 30–50 км при отключённых лишних потребителях. Запас хода зависит от ёмкости АКБ и тока утечки: свет, обогрев стекла и климат забирают 30–50 А, и батарея 60 А·ч сядет за 1–1,5 часа.
Современный генератор рассчитан на 150–200 тыс. км. На российских дорогах с грязью и реагентами ресурс сокращается до 100–130 тыс. км. Износ щёток и реле-регулятора — основные причины отказа.
Щётки и реле-регулятор — это первое. Реже — пробой диодного моста и обрыв обмотки. Проскальзывающий ремень и плохая масса дают «ложный» недозаряд, но самого генератора не убивают.
Частично: AC на клеммах АКБ ≤0,1 В означает исправный мост. Точечная проверка каждого диода требует разборки генератора и прозвонки тестером в режиме диода.
Тусклые фары на холостых, мигание индикатора АКБ, свист из-под капота, кислый запах электролита (перезаряд), разряд АКБ за 1–3 дня без явных утечек. При двух и более признаках одновременно начинайте с замера напряжения — чаще всего причина в клеммах, ремне или щётках, а не в самом генераторе.
Те же 13,8–14,5 В на холостых и ≥13,6 В под нагрузкой, что и летом. Просадка зимой здоровеннее из-за обогрева стекла/сидений и вентилятора — это нормально, если генератор держит 13,6 В. Если показания ниже 13,4 В под нагрузкой, ищите недозаряд в первую очередь.
